BP1658CJ

樣品申請

簡述

BP1658CJ是一款集成五通道可高精度調光的LED線性恒流驅動芯片。適用于五路彩色智能球泡燈。 BP1658CJ內置三通道(OUT1/2/3) 40V/150mA的MOSFET，兩通道(OUT4/5) 500V/75mA的MOSFET。通過12C協議來控制5個通道的輸出電流?？蓪崿F(xiàn)1024級灰度的電流控制，可以消除調光過程的閃爍現象。 BP1658CJ具有過溫調節功能，當芯片的溫度達到過溫點芯片的輸出電流會自動減小，增加了系統的穩定性 BP1658CJ采用ESOP8封裝。

優勢

五通道OUT1~5線性調光

12C控制智能調光

單通道1024級灰度調節

OUT1/2/3通道最大電流150mA，耐壓40V

OUT4/5通道最大電流75mA，耐壓500V

超低待機功耗，Sleep Mode 工作電流小于100uA

支持五路同時輸出

±4%的芯片間輸出恒流精度

過溫調節功能

采用ESOP8封裝

應用領域

LED智能球泡
其它LED智能照明

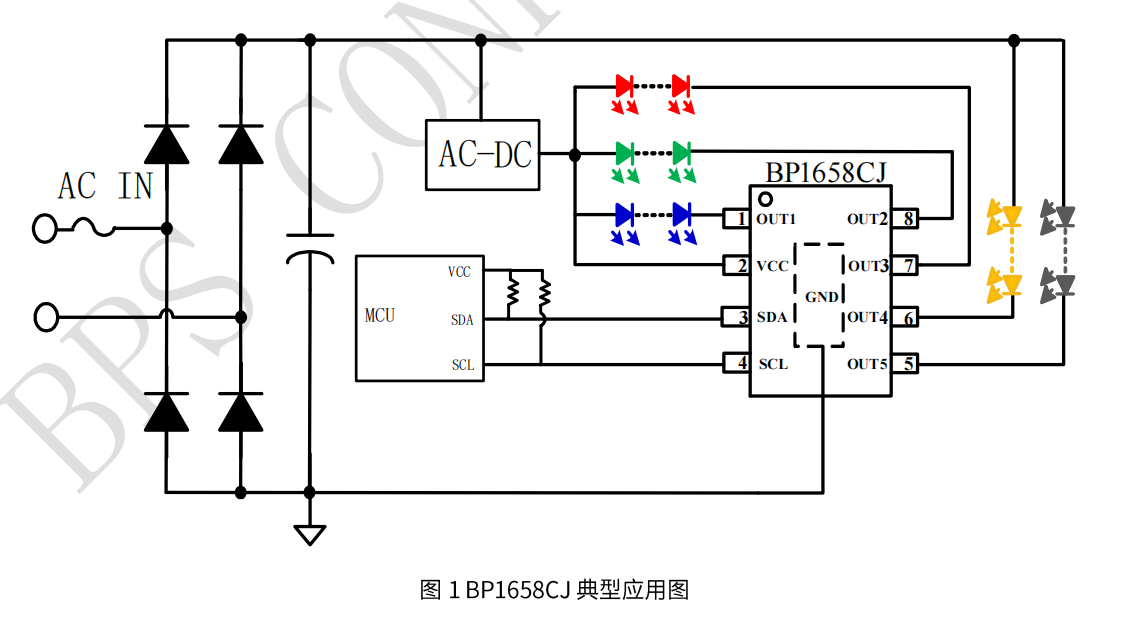

典型應用原理圖

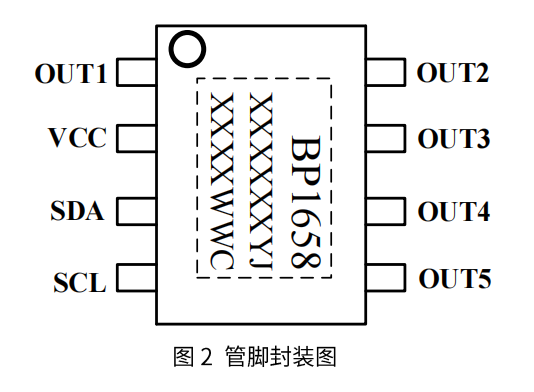

封裝

技術文檔

文檔類型	標題	類型	文件下載
規格書	BP1658CJ	pdf	簡易版完整版
