BP6211M

樣品申請

簡述

BP6211M 是一款高集成度、高性能、自供電的同步整流控制芯片，內置功率 MOSFET，支持CCM、DCM和OR工作模式，適用于高效率、高功率密度反激變換器應用。 BP6211M 采用預關斷工作模式，驅動電壓根據功率MOSFET 壓降自適應調整，加上超短的關斷延時和高達4A 的驅動下拉電流，能夠?qū)崿F(xiàn)超快的關斷速度，使得系統能可靠工作于 CCM 模式。

優勢

集成 100V同步整流 MOSFET

支持 CCM/DCM/QR 工作模式

自適應驅動電壓，超快關斷速度，防止CCM

模式初次級共通

內置振鈴檢測，防止 DCM 誤開通

可用于正端和負端整流

芯片自供電，正端整流無需輔助供電繞組

應用領域

QC/USB-PD/可編程 AC-DC 充電器
高效率電源適配器
高效率、高功率密度反激變換器

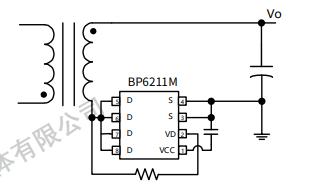

典型應用原理圖

封裝

技術文檔

文檔類型	標題	類型	文件下載
規格書	BP6211M	pdf	完整版
