簡述

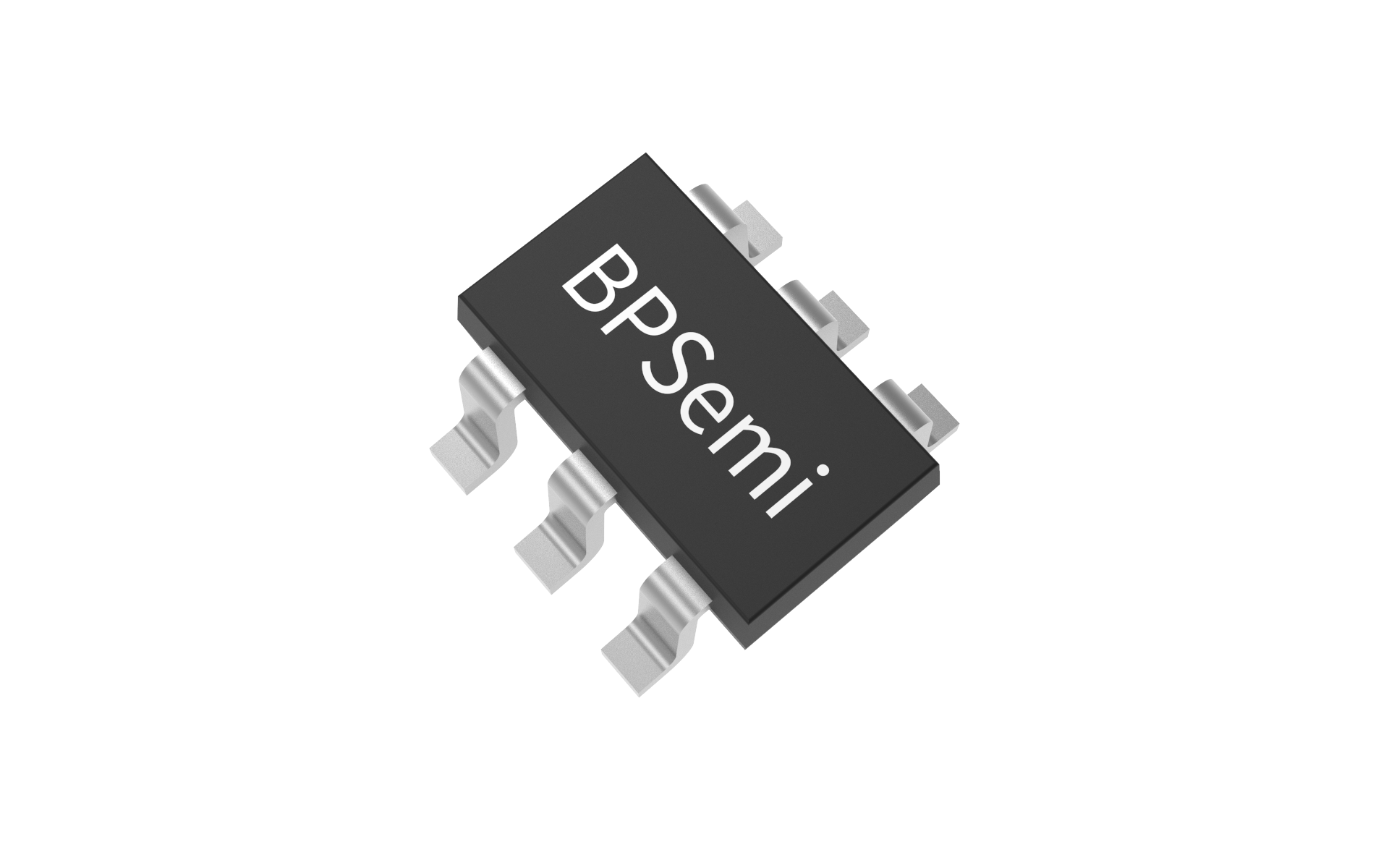

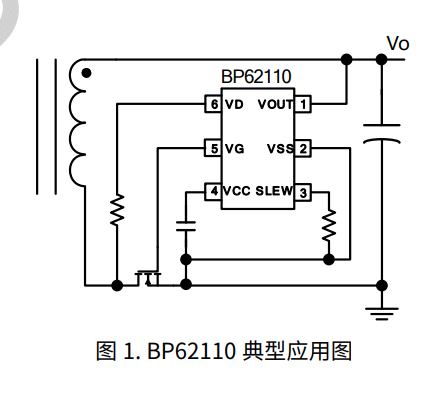

BP62110 是一高性能的同步整流控制芯片， 支持 CCM、DCM 和QR 工作模式，適用于高效率、高功率密度反激變換器應用。
BP62110 系列采用預關斷工作模式，驅動電壓根據功率MOSFET壓降自適應調整,加上超短的關斷延時和高達 4A的下拉電流，能夠?qū)崿F(xiàn)超快的關斷速度，使得系統能可靠工作于 CCM 模式。
優勢
預關斷工作模式，超快關斷速度
支持CCM/DCM/QR 工作模式
內置振鈴檢測，防止 DCM 誤開通
芯片自供電，無需輔助供電繞組，支持寬輸出電壓范圍，可低至 0V 輸出
最大 4A下拉電流，防止密勒效應引起誤開通
超短開通延時，最大化 MOSFET 導通時間可用于正端和負端整流
低待機功耗，滿足六級能效要求
外圍電路簡潔
應用領域
- QC/USB-PD/可編程AC-DC 充電器
- 高效率電源適配器
- 高效率、高功率密度反激變換器
技術文檔
| 文檔類型 |
標題 |
類型 |
文件下載 |
| 規格書 |
BP62110 |
pdf |
