BP87122

樣品申請

簡述

BP87122 是一款高集成度、高效率、低待機功耗的電流模式PWM 控制芯片，適用于全電壓范圍90~265VAC輸入Flyback變換器應用。芯片內部集成了 750V的復合功率管，支持CCM 和DCM工作模式。重載下芯片工作于 65 kHz 固定開關頻率，中等負載時由 FB 反饋電壓信號控制內部振蕩器工作于降頻模式，減小系統(tǒng)開關損耗。輕載和空載時工作于跳頻模式，進一步降低系統(tǒng)開關損耗，使待機功耗小于 75 mW。

優(yōu)勢

全電壓范圍(90~265 VAC)滿足六級能效

<75 mW 待機功耗

內部集成 750V的復合功率管

內置軟啟動功能

滿載固定 65 kHz，最低工作頻率 22 kHz，無音頻噪聲

跳頻模式，改善輕載效率

應用領域

QC/USB PD/可編程 AC/DC 充電器
高效率反激式 AC/DC 適配器
AC/DC輔助電源

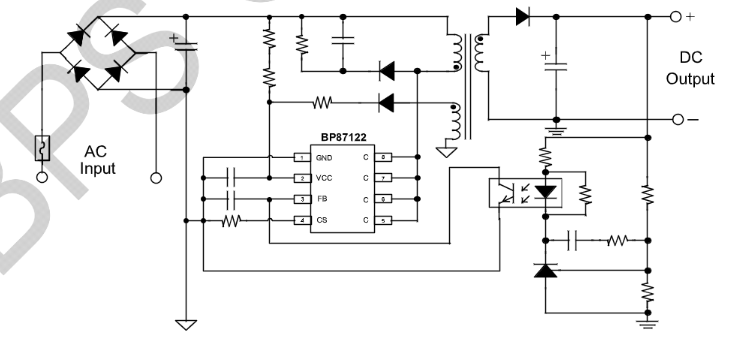

典型應用原理圖

封裝

技術文檔

文檔類型	標題	類型	文件下載
規(guī)格書	BP87122	pdf	完整版
