BP87112

樣品申請

簡述

BP87112 是一款高集成度、高效率、低待機功耗的電流模式 PWM 控制芯片，適用于全電壓范圍 90-265 VAC 輸入Flyback 變換器應用。芯片內部集成了 650 V具有 IGBT 結構的復合功率管、高壓啟動電路，支持 CCM和 DCM 工作模式。重載下芯片工作于 65 kHz 周定開關頻率，中等負載時由 FB 反饋電壓信號控制內部振蕩器工作于降頻模式，減小系統開關損耗

優勢

全電壓范圍 (90-265 VAC) 滿足六級能效<75 mW 待機功耗

內部集成 650 V 具有IGBT 結構的復合功率管

集成高壓啟動電路，無需外加啟動電阻

內置軟啟動功能

滿載固定 65 kHz，最低工作頻率 22 kHz，無音頻噪聲

跳頻模式，改善輕載效率

內置斜坡補償，避免次諧波振蕩

保護功能

應用領域

QC/USB PD/ 可編程AC/DC
充電器高效率反激式 AC/DC
適配器AC/DC輔助電源

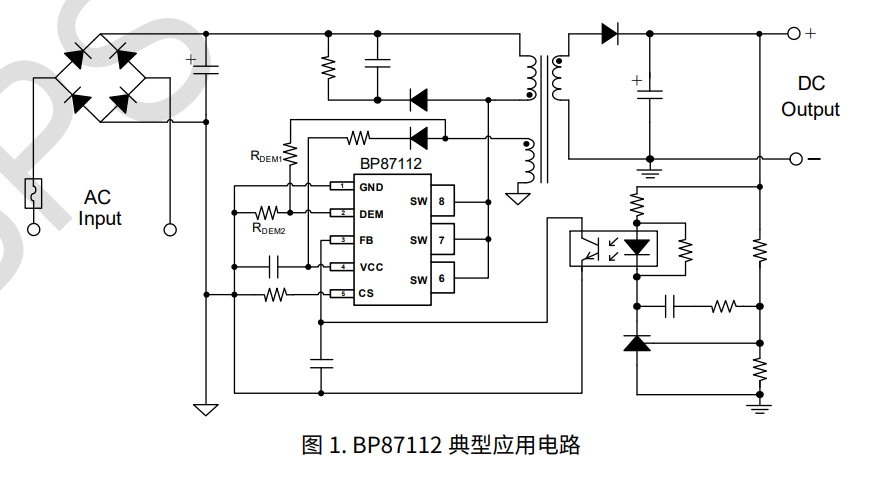

典型應用原理圖

封裝

技術文檔

文檔類型	標題	類型	文件下載
規格書	BP87112	pdf	簡易版完整版
